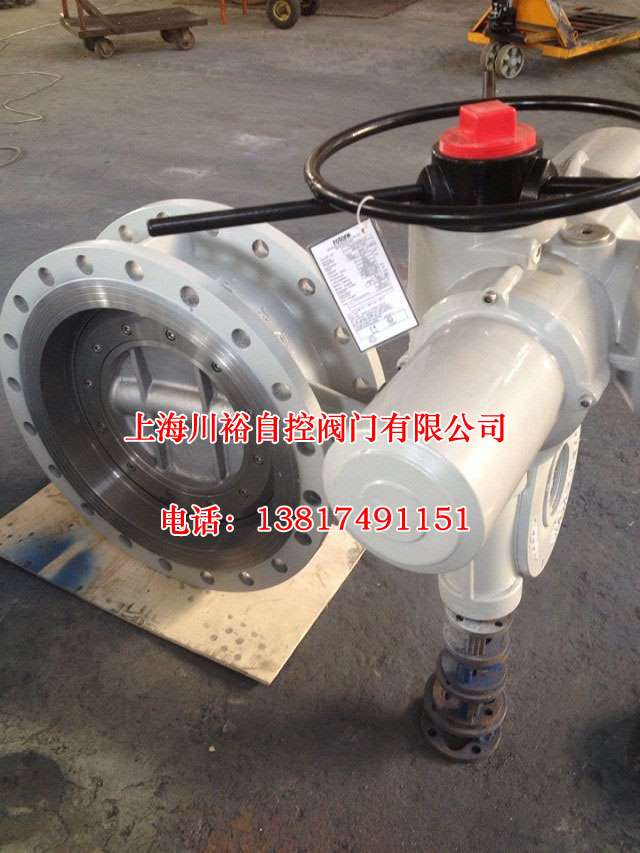

智能型一体化/精小型阀门执行器
“智能型一体化/精小型阀门执行器”参数说明
| 是否有现货： | 是 | 品牌： | 川裕阀门 |
| 驱动能源： | 电动 | 加工定制： | 是 |
| 产品用途： | 开启阀门 | 型号： | 整体式DZW+WK电动执行器 |
| 规格： | 整体式DZW+WK电动执行器 | 商标： | 川裕阀门 |
| 包装： | 木箱包装 | 产量： | 100000000 |
“智能型一体化/精小型阀门执行器”详细介绍
智能型一体化/精小型阀门执行器概述：
一体化智能型电动执行器：整体式DZW+WK电动执行器，DZW+WK2整体控制型阀门电动装置（以下简称WK）是在DZW开关型电动装置的基础上，增加了电气控制部分，即WK型功率控制部分，将机械传动与电气控制合为一体，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制！
DZW10+WK,DZW15+WK,DZW10+WK,DZW15+WK,DZW20+WK,DZW30+WK,DZW45+WK,DZW60+WK,DZW90+WK,DZW120+WK,DZW180+WK,DZW250+WK,DZW250+WK,DZW350+WK,DZW500+WK,DZW800+WK,DZW1000+WK
电控部分由薄膜按键面板、功能板和交流接触器等组成，电控部分通过插件及紧固螺栓和电动装置连接，可方便拆卸或更换；也可实现分体控制。
智能型一体化/精小型阀门执行器主要技术参数：
参数电源：AC380V 50Hz 三相三线制
阀位信号：输出4~20mA（或0~20mA）
防护等级：IP55
环境温度：-20℃~+6.
智能型一体化/精小型阀门执行器特点：
智能型一体化/精小型阀门执行器特点：
1、 全中文显示：IS 系列执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、 缺相保护：具有电源缺相和输出缺相保护功能。
4、 非侵入式：就地操作器件采用非接触感应元件，现场调试无需打开罩壳。
5、 人机界面：采用高清晰度、高对比度的LCD显示、内含背景灯、全中文，方便用户设置与调试。
6、 遥控：使用红外遥控器可对特殊安装位置的执行器进行调试、操作或参数设置与查询。
7、 精确定位：准确的阀门定位，采用数字传感器对阀门位置进行精确监测。
8、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈
（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
9、 信号自由组态：最多可输出6路接点信号供用户选择使用，每一路信号可自由定义。
10、自诊断：强大的故障自诊断功能，方便及时处理故障。
11、总线技术：具有Profibus、Modbus和工业以太网等多种总线通讯模块。
智能型一体化/精小型阀门执行器连接尺寸：
智能型一体化/精小型阀门执行器连接尺寸：
| 型号 |
转矩型JB2920 |
|||||||||||
| 法兰号 |
D |
D1 |
D2 (H9) |
h1 |
f |
h |
d1 |
d2 |
d |
n |
α |
|
| Z5/Z10/Z15 |
2 |
145 |
120 |
90 |
2 |
4 |
8 |
30 |
45 |
M10 |
4 |
45° |
| 2I |
115 |
95 |
75 |
6 |
26 |
39 |
M8 |
|||||
| Z20/Z30 |
3 |
185 |
160 |
125 |
10 |
42 |
58 |
M12 |
||||
| 3I |
145 |
120 |
90 |
8 |
30 |
45 |
M10 |
|||||
| Z45/Z60 |
4 |
225 |
195 |
150 |
5 |
12 |
50 |
72 |
φ18 |
|||
| Z90/Z120 |
5 |
275 |
235 |
180 |
14 |
62 |
82 |
φ22 |
||||
| 5I |
230 |
195 |
150 |
12 |
50 |
72 |
φ18 |
|||||
| Z180/Z250 |
7 |
330 |
285 |
220 |
3 |
6 |
16 |
72 |
98 |
φ26 |
||
| Z350/Z500 |
8 |
380 |
340 |
280 |
20 |
83 |
118 |
φ22 |
8 |
22.5° |
||
