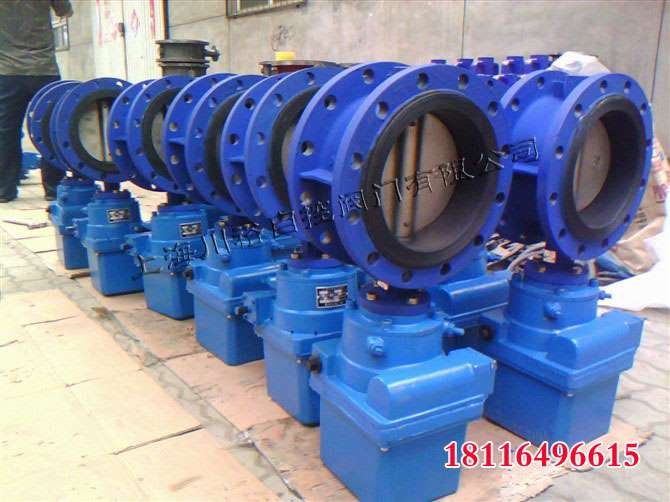

川裕阀门供应LQ系列电动执行器-LQ80法兰蝶阀，欢迎来电咨询！

一、LQ阀门电动装置结构：

1、电机：阀门专用电机，额定运行时间10分钟。

2、主传动：一级直齿轮付和一级2K-H行星减速。

3、行程控制机构：采用凸轮机构，凸轮与输出轴同步，在开向和关向各设两个微动开关，一个控制电机电源，一个接通指示灯。

4、转矩控制机构：采用蜗杆轴向鼠动结构，蜗杆轴上装有蝶形弹簧，把蜗杆的轴向鼠动通过曲柄变为凸轮轴的转动，然后用凸轮触动微动开关。产品出厂时输出转矩已调整好，用户一般情况下不要随意调整凸轮。

5、开度指示结构：用于现场指示阀门开启程度，行程控制机构中凸轮轴的顶端装有刻度盘，观察窗较大，指示醒目，便于观察。

6、手电动切换：为全自动切换结构，没有切换用的手柄。
?

二、LQ阀门电动装置-LQ80法兰蝶阀使用注意事项：

（1）注意警告牌上的内容，严禁带电打开产品防爆腔及外壳（包括电机）。

（2）开度窗玻璃为防爆结构，其玻璃为易碎件，使用中不允许随便拆卸或用硬物冲击。如有损坏，可向我厂订购新的。安装时玻璃的隔爆面应清理干净，并务必与防爆箱罩粘牢、压紧。

（3）产品上的铭牌和警告牌不得脱落或丢失，其上文字不得磨损，也不能用油漆覆盖。

（4）当产品检修或维护后重新涂漆时，应将防爆标志“Ex”涂红漆。

（5）图1、 中所示的隔爆接合面（标记“B”），在调试、维修时均不得有磕碰、划伤等现象。接线盒座与箱体连接处的四个“隔爆螺钉”绝对不可漏装。

（6）当隔爆零件损坏时，应立即更换。合格零件未装上前产品不得进行电动操作

（7）该产品中的电机为专用防爆电机，不可随便拆卸。电机与箱体连接后，组成一个完整的整机隔爆产品，单独使用不起防爆作用，不得单独使用。电机的引出线是从端面引出，穿过连接电机和箱体的“隔爆套管”进入电气腔的，检修后该“隔爆套管”绝对不可漏装。

（8）各紧固件不得松动并应定期检查。
?

?

三、LQ阀门电动装置-LQ80法兰蝶阀特点：

1.控制电路采用直流稳压电源，控制可靠，开度指示准确且操作安全。

2.机壳采用标准的仪表机箱，体积小重量轻，便于安装在控制屏上。

3.电动阀门出力矩时有蜂鸣器报警，便于及时排除故障。

技术数据：

1.工作电压：380V、50Hz，三项四线制。

2.工作环境：环境温度：-20-+40摄氏度。

3.相对湿度：不大于80%（20+-5摄氏度时）。

4.周围不含强腐蚀性、易燃易爆介质。
