防爆通风蝶阀/防爆电动通风蝶阀
“防爆通风蝶阀/防爆电动通风蝶阀”参数说明
| 是否有现货： | 是 | 材质： | 碳钢 |
| 适用介质： | 水 | 压力环境： | 常温 |
| 流动方向： | 单向 | 驱动方式： | 电子 |
| 零部件及配件： | 执行器 | 连接方式： | 法兰式蝶阀 |
| 工作温度： | 常温 | 工作压力： | 中压 |
| 密封形式： | 自动密封 | 密封面材质： | 软密封 |
| 结构形式： | 中心密封 | 口径： | DN20-DN2000mm |
| 公称通径： | DN20-DN2000mm | 安装尺寸： | DN20-DN2000mm |
| 型号： | BD941防爆电动通风蝶阀 | 规格： | BD941-1.0防爆电动通风蝶阀 |
| 商标： | 川裕 | 包装： | 木箱包装 |
| 产量： |
“防爆通风蝶阀/防爆电动通风蝶阀”详细介绍
防爆通风蝶阀/防爆电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。
防爆通风蝶阀/防爆电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。
防爆通风蝶阀/防爆电动通风蝶阀工作原理：
电动通风蝶阀由角型程电子式电动执行器和通风蝶阀机构组成。机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。
*防爆通风蝶阀/防爆电动通风蝶阀特点：
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、
电动通风蝶阀(12张)流通量大，避免高温膨胀的影响，操作轻便
2、使用寿命长,可以多工位安装，不受介质流向影响
*防爆通风蝶阀/防爆电动通风蝶阀 用途：
本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
*防爆通风蝶阀/防爆电动通风蝶阀特点：
本 蝶阀 采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
*防爆通风蝶阀/防爆电动通风蝶阀技术参数：
公称通径 DN（mm） 50～2000?
公称压力 PN（MPa） 0.05 0.25 0.6?
试验压力 强度试验 0.075 0.375 0.9?
密封试验 ≤1.5%泄漏量?
适用介质 煤气、含尘气体、烟道气等。?
适用温度 气传动、电传动。

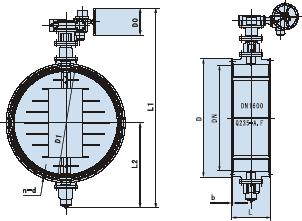

*防爆通风蝶阀/防爆电动通风蝶阀主要外形连接尺寸：
*防爆通风蝶阀/防爆电动通风蝶阀主要外形连接尺寸：
| DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
| 300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
| 350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
| 400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
| 450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
| 500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
| 600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
| 700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
| 800 |
920 |
880 |
200 |
1344 |
490 |
16-18 |
12 |
| 900 |
1040 |
990 |
200 |
1444 |
540 |
16-18 |
14 |
| 1000 |
1140 |
1090 |
220 |
1544 |
590 |
20-18 |
14 |
| 1100 |
1240 |
1190 |
220 |
1644 |
640 |
20-18 |
14 |
| 1200 |
1340 |
1290 |
240 |
1744 |
690 |
20-18 |
14 |
| 1300 |
1440 |
1390 |
240 |
1864 |
760 |
20-18 |
16 |
| 1400 |
1540 |
1490 |
260 |
2020 |
810 |
24-18 |
16 |
| 1500 |
1640 |
1590 |
260 |
2120 |
860 |
24-18 |
16 |
| 1600 |
1740 |
1690 |
280 |
2240 |
980 |
24-18 |
16 |
| 1700 |
1840 |
1790 |
280 |
2340 |
1030 |
28-22 |
16 |
| 1800 |
1940 |
1890 |
300 |
2440 |
1096 |
28-22 |
16 |
| 1900 |
2040 |
1990 |
300 |
2540 |
1146 |
32-2 编辑：泰安川裕自控阀门有限公司 时间：2018/05/11
|
