LQ法兰电动蝶阀/LQ80法兰电动阀门
“LQ法兰电动蝶阀/LQ80法兰电动阀门”参数说明
| 材质： | 碳钢 | 适用介质： | 水 |
| 压力环境： | 常温 | 流动方向： | 单向 |
| 驱动方式： | 电子 | 零部件及配件： | 执行器 |
| 连接方式： | 法兰式蝶阀 | 工作温度： | 常温 |
| 工作压力： | 中压 | 密封形式： | 自动密封 |
| 密封面材质： | 软密封 | 结构形式： | 中心密封 |
| 口径： | Dn50-dn2000mm | 公称通径： | Dn50-dn2000mm |
| 安装尺寸： | Dn50-dn2000mm | 型号： | Lq法兰电动蝶阀/lq80法兰电动阀门 |
| 规格： | Lq法兰电动蝶阀/lq80法兰电动阀门 | 商标： | 川裕阀门 |
| 包装： | 木箱包装 | 产量： |
“LQ法兰电动蝶阀/LQ80法兰电动阀门”详细介绍
一、LQ法兰电动阀门/LQ80法兰电动阀门用途及特点
LQ电动蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、LQ法兰电动阀门/LQ80法兰电动阀门 采用标准
设计标准：GB/T
法兰连接尺寸:GB/T9113.;GB/T9115.;JB78
结构长度:GB/T
压力试验:GB/T;JB/T

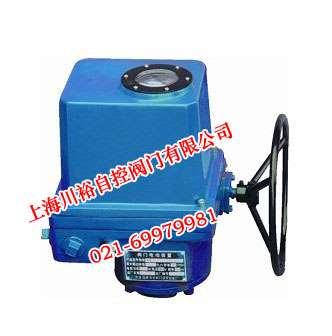

三、LQ法兰电动阀门/LQ80法兰电动阀门 执行机构
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.环境温度：-20—+60℃（特殊订货-60—+80℃）
3.相对温度：≤90%(25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
5.防护等级：户外型和防爆型为IP55（可订制IP67）。
6.工作制：为短时10分钟（可订制30分钟）。
?
??LQ10-1输出转矩100N.m,输出转速1r/min,电机功率30W,额定电流0.30A
??LQ20-1输出转矩200N.m,输出转速1r/min,电机功率60W，额定电流0.48A
??LQ40-1输出转矩400N.m,输出转速1r/min,电机功率90W，额定电流0.54A
??LQ80-1输出转矩800N.m,输出转速1r/min，电机功率180W，额定电流0.86A
?
也可选用3810系列或QY系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，奥托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等。
?
四、LQ法兰电动阀门/LQ80法兰电动阀门主要技术参数
公称通径
DN（mm）
50～1200
??公称压力
PN（MPa）
0.6
1.0
1.6
??试验压力
强度试验
0.9
1.5
2.4
??
?
密封试验
0.66
1.1
1.76
?
?
气密封试验
0.6
0.6
0.6
?适用介质
空气、水、污水、蒸气、煤气、油品等。
???驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
