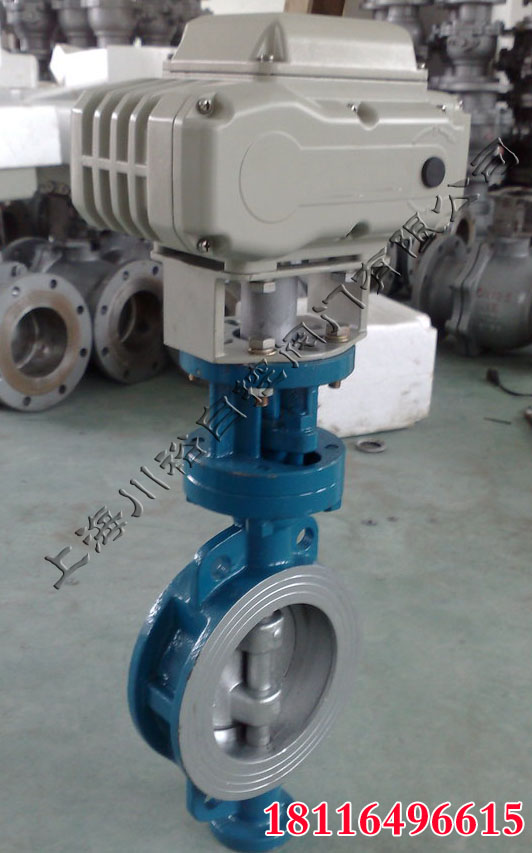

D971X电动蝶阀
“D971X电动蝶阀”参数说明
| 材质： | 碳钢 | 适用介质： | 水 |
| 压力环境： | 常温 | 流动方向： | 单向 |
| 驱动方式： | 电子 | 零部件及配件： | 执行器 |
| 连接方式： | 对夹式蝶阀 | 工作温度： | 常温 |
| 工作压力： | 中压 | 密封形式： | 自动密封 |
| 密封面材质： | 软密封 | 结构形式： | 单偏心密封 |
| 口径： | DN20-DN2000mm | 公称通径： | DN20-DN2000mm |
| 安装尺寸： | DN20-DN2000mm | 型号： | D971X-10电动蝶阀 |
| 规格： | D971X-10 DN200电动蝶阀 | 商标： | 上海川裕 |
| 包装： | 木包装 | 产量： | 8888 |
“D971X电动蝶阀”详细介绍
电动对夹蝶阀，不锈钢电动对夹蝶阀，D971X电动蝶阀-上海川裕自控阀门有限公司专业生产。

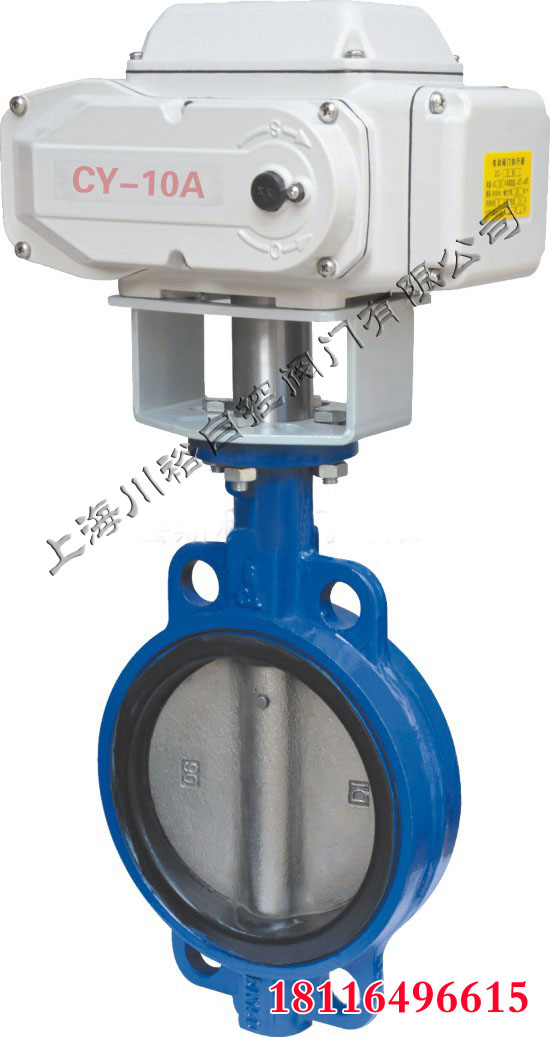

电动对夹蝶阀
主要用途?
各种工业自动化生产的管道流量、压力、温度的控制。例如：电力、冶金、石化、环保、能源管理、消防系统等。
电动蝶阀基本特征?
1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 电动蝶阀?
2、电动蝶阀可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。? 调节性能好。?3、电动蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。?4、电动蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。?5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。?
编辑本段电动蝶阀的优点?
1、电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。2、电动蝶阀结构简单，体积小，重量轻。3、电动蝶阀可以运送泥浆，在管道口积存液体最少。4、电动蝶阀低压下，可以实现良好的密封。5、电动蝶阀调节性能好。?
编辑本段蝶阀的缺点?
1、使用压力和工作温度范围小。?2、密封性较差。?蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封 电动蝶阀?
型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。?按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。?
编辑本段蝶阀的安装与维护?
1、在安装时，阀瓣要停在关闭的位置上。?2、开启位置应按蝶板的旋转角度来确定。?3、带有旁通阀的蝶阀，开启前应先打开旁通阀。?4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。?
编辑本段蝶阀的选用?
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。 电动蝶阀?
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。?采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。?如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。?常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。?
蝶阀的结构和在使用过程存在的问题?
电动对夹蝶阀通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。?根据动作模式分类有：开关型和调节型。?开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。?调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。?
电动对夹蝶阀，不锈钢电动对夹蝶阀，D971X电动蝶阀-上海 川裕 自控阀门有限公司专业生产。
电动对夹蝶阀
主要用途?
各种工业自动化生产的管道流量、压力、温度的控制。例如：电力、冶金、石化、环保、能源管理、消防系统等。
电动蝶阀基本特征?
1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 电动蝶阀?
2、电动蝶阀可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。? 调节性能好。?3、电动蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。?4、电动蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。?5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。?
编辑本段电动蝶阀的优点?
1、电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。2、电动蝶阀结构简单，体积小，重量轻。3、电动蝶阀可以运送泥浆，在管道口积存液体最少。4、电动蝶阀低压下，可以实现良好的密封。5、电动蝶阀调节性能好。?
编辑本段蝶阀的缺点?
1、使用压力和工作温度范围小。?2、密封性较差。?蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封 电动蝶阀?
型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。?按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。?
编辑本段蝶阀的安装与维护?
1、在安装时，阀瓣要停在关闭的位置上。?2、开启位置应按蝶板的旋转角度来确定。?3、带有旁通阀的蝶阀，开启前应先打开旁通阀。?4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。?
编辑本段蝶阀的选用?
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。 电动蝶阀?
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。?采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。?如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。?常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。?
蝶阀的结构和在使用过程存在的问题?
电动对夹蝶阀通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。?根据动作模式分类有：开关型和调节型。?开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。?调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。?
电动对夹蝶阀，不锈钢电动对夹蝶阀，D971X电动蝶阀-上海 川裕 自控阀门有限公司专业生产。
编辑：泰安川裕自控阀门有限公司 时间：2018/05/11
