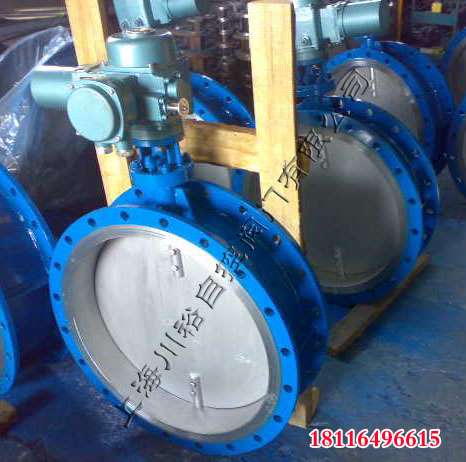

煤气专用蝶阀
“煤气专用蝶阀”参数说明
| 材质： | 碳钢 | 适用介质： | 液化气 |
| 压力环境： | 常温 | 流动方向： | 单向 |
| 驱动方式： | 电子 | 零部件及配件： | 执行器 |
| 连接方式： | 法兰式蝶阀 | 工作温度： | 常温 |
| 工作压力： | 中压 | 密封形式： | 自动密封 |
| 密封面材质： | 金属硬密封 | 结构形式： | 三偏心密封 |
| 口径： | DN20-DN2000mm | 公称通径： | DN20-DN2000mm |
| 安装尺寸： | DN20-DN2000mm | 型号： | D947H电动蝶阀 |
| 规格： | D947H-200电动蝶阀 | 商标： | 上海川裕 |
| 包装： | 木包装 | 产量： | 8888 |
“煤气专用蝶阀”详细介绍
煤气蝶阀结构特点及用途：
本系列蝶阀在吸收国内外先进技术的基础上研制设计的新一代煤气蝶阀，阀轴采用双偏心结构，具有越美越紧的密封，功能密封可靠，密封圈安装在蝶板上，密封过盈量可调整，有效地确保密封过盈量，在不折卸的情况下可更换密封圈，广泛应用于冶金，建材，化工等行业管道上对煤气，可燃气体及其它气体介质作调节和截流作用。
?
煤气蝶阀主要性能：
夹体试验压力：0.15MPa
密封试验压力：0.11MPa
公称压力：0.10MPa
适用温度：≤120℃?
适用介质：空气、煤气、氟气等
?
主要零件材料:?
?
?
零件名称 阀体、蝶板 阀轴 阀座 密封圈?
材料 碳钢 合金钢、不锈钢 堆焊不锈钢 橡胶?
?
?
配套电动装置性能参数:?
?
?
公称通径DN 电动装置型号 协率（KW） 单程启闭时间(S)?
200~250 Q20 0.04 15?
300~350 Q40 0.04 15?
400~500 Q60 0.09 15?
600~800 Q120 0.25 45?
900~1200 Z15十二级减速 0.37 45?
1400~1800 Z45十二级减速 1.1 45?
2000~2400 Z90十二级减速 2.2 60?
2600~3000 Z180十二级减速 5.5 60?
?
?
?
编辑：泰安川裕自控阀门有限公司 时间：2018/05/11
