通风蝶阀
“通风蝶阀”参数说明
| 材质： | 碳钢 | 适用介质： | 空气 |
| 压力环境： | 常温 | 流动方向： | 单向 |
| 驱动方式： | 电子 | 零部件及配件： | 执行器 |
| 连接方式： | 法兰式蝶阀 | 工作温度： | 常温 |
| 工作压力： | 中压 | 密封形式： | 自动密封 |
| 密封面材质： | 软密封 | 结构形式： | 中心密封 |
| 口径： | DN20-DN2000mm | 公称通径： | DN20-DN2000mm |
| 安装尺寸： | DN20-DN2000mm | 型号： | D941W-1通风蝶阀 |
| 规格： | D941W-1 DN200通风蝶阀 | 商标： | 上海川裕 |
| 包装： | 木包装 | 产量： | 8888 |
“通风蝶阀”详细介绍

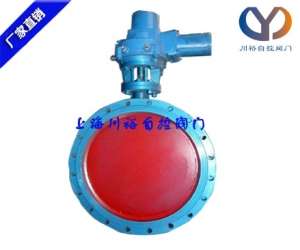

电动通风蝶阀，D941W电动通风蝶阀不锈钢，电动通风蝶阀
通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
生产的D941W电动通风蝶阀由角行程电动执行器和通风蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。?
?主要技术参数?
● 阀体阀体形式 钢板焊接阀 公称通径 DN50～1000mm 公称压力 PN0.25、0.6、1.0 MPa 法兰标准 JB、ANSI、GB、HG、JIS等 连接形式 法兰式、对夹式 压盖型式 压板压紧式 密封填料 V型聚四氟乙烯填料、柔性石墨填料
?● 阀内件阀板形式 蝶形 流量特性 开关型(线性)、调节型(近似等百分比)?
● 执行机构 执行器型号 381R、EOA、DZW、DQW、DKJ 主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 环境温度：-25～+70℃、环境湿度：≤95% 注：如需详细执行器参数，请进入电动执行器页面进行查阅。?
电动通风蝶阀，D941W电动通风蝶阀不锈钢，电动通风蝶阀零件材料阀体、底座 HT200 ； 35 ； ZG；1Cr18Ni9；ZG1Cr18Ni9Ti 蝶板 HT200 ； 35 ； ZG；1Cr18Ni9；ZG1Cr18Ni9Ti 阀杆 2Cr13、不锈钢 填料 V型聚四氟乙烯填料、柔性石墨填料?
通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
生产的D941W电动通风蝶阀由角行程电动执行器和通风蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。?
?主要技术参数?
● 阀体阀体形式 钢板焊接阀 公称通径 DN50～1000mm 公称压力 PN0.25、0.6、1.0 MPa 法兰标准 JB、ANSI、GB、HG、JIS等 连接形式 法兰式、对夹式 压盖型式 压板压紧式 密封填料 V型聚四氟乙烯填料、柔性石墨填料
?● 阀内件阀板形式 蝶形 流量特性 开关型(线性)、调节型(近似等百分比)?
● 执行机构 执行器型号 381R、EOA、DZW、DQW、DKJ 主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 环境温度：-25～+70℃、环境湿度：≤95% 注：如需详细执行器参数，请进入电动执行器页面进行查阅。?
电动通风蝶阀，D941W电动通风蝶阀不锈钢，电动通风蝶阀零件材料阀体、底座 HT200 ； 35 ； ZG；1Cr18Ni9；ZG1Cr18Ni9Ti 蝶板 HT200 ； 35 ； ZG；1Cr18Ni9；ZG1Cr18Ni9Ti 阀杆 2Cr13、不锈钢 填料 V型聚四氟乙烯填料、柔性石墨填料?
编辑：泰安川裕自控阀门有限公司 时间：2018/05/11
