是否有现货：	是	材质：	碳钢
适用介质：	水	压力环境：	高温
流动方向：	双向	驱动方式：	手动
零部件及配件：	手轮	连接方式：	法兰式蝶阀
工作温度：	高温	工作压力：	高压
密封形式：	自动密封	密封面材质：	金属硬密封
结构形式：	三偏心密封	口径：	DN20-DN2000mm
公称通径：	DN20-DN2000mm	安装尺寸：	DN20-DN2000mm
型号：	D343-1.0手动蝶阀DN500	规格：	D343-1.0手动蝶阀DN500
商标：	川裕阀门	包装：	木箱包装
产量：

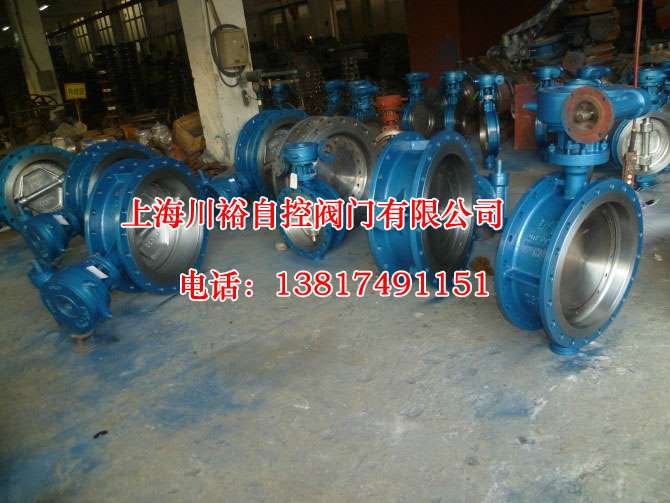

D343H涡轮蝶阀|D343H涡轮法兰蝶阀|大型手动涡轮蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质.

D343H型号代表：

D：蝶阀

3：涡轮式

4：法兰式

3：多层次三偏心

H：金属硬密封

涡轮法兰硬密封蝶阀D343H具体型号有：

D343H-2.5, D343H-6, D343H-10, D343H-16, D343H-25, D343H-40;

（阀体材质：铸铁/球墨铸铁）

D343H-2.5C, D343H-6C, D343H-10C, D343H-16C, D343H-25C, D343H-40C;

（阀体材质C：铸钢/碳钢）

D343H-2.5P, D343H-6P, D343H-10P, D343H-16P, D343H-25P, D343H-40P;

（阀体材质P：不锈钢304/304L）

D343H-2.5R, D343H-6R, D343H-10R, D343H-16R, D343H-25R, D343H-40R;

（阀体材质R：不锈钢316/316L）

一 D343H涡轮蝶阀主要零件材料：

名称材料阀体碳钢、不锈钢、铬钼钒钢阀板碳钢、不锈钢、铬钼钒钢阀杆2Cr13不锈钢、铬钼钒钢密封圈不锈钢、聚四氟乙烯、硬软叠层式金属片阀座不锈钢、堆司太立等硬质合金填料柔性石墨、聚四氟乙烯

D343H涡轮蝶阀|D343H涡轮法兰蝶阀|大型手动涡轮蝶阀的主要特点有：1、适用温度-20~+425oC；2、工作压力大，耐磨损，使用寿命长，启闭时间迅速；3、D343H涡轮硬密封法兰蝶阀密封性能好，具有自动定心作用，泄漏量小；4、F四氟密封适用温度≤160oC。

上海川裕阀门厂生产的涡轮硬密封法兰蝶阀已被广泛应用于石化、电厂、钢厂、食品、化工、饮料、医药、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

D343H涡轮蝶阀|D343H涡轮法兰蝶阀|大型手动涡轮蝶阀主要连接尺寸：

公称 通径 （DN）	主 要 尺 寸			法 兰 尺 寸 和 螺 栓 尺 寸
				1.0 MPa			1.6 MPa			2.5 MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	1801	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
