PZ矿用配水闸阀/矿用电动配水阀600 800 |
 |
所属目录：闸阀 搜索关键字：PZ矿用配水闸阀/矿用电动配水阀600 800 信息简介：PZ矿用配水闸阀/矿用电动配水阀600 800
|
|
| 详细信息： |
|
“PZ矿用配水闸阀/矿用电动配水阀600 800”参数说明
“PZ矿用配水闸阀/矿用电动配水阀600 800”详细介绍

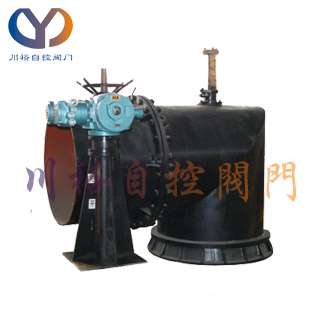

  PZ矿用配水闸阀/矿用电动配水阀600 800介绍： PZ矿用配水闸阀/矿用电动配水阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。PZ1型配水闸阀是在PZ型的基础上进行的改进设计，该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。本系列产品是 直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80℃。 PZ矿用配水闸阀/矿用电动配水阀600 800型号说明：
如：PZ2-500
PZ2-配水闸阀
500-公称直径
PZ矿用配水闸阀/矿用电动配水阀600 800操作方法：
1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作，方便、快捷。
3、闸阀由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。?
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。?
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为 5米 、 4.5米 、 4米 、 3.5米 四种规格。用户也可以按实际安装高度确定连接杆的长度，按需定制。?
? PZ矿用配水闸阀/矿用电动配水阀600 800安装方法：
1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化。?
2、在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。?
3、连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度，固定支撑槽钢。?
4、操纵台就位后，按说明书要求尺寸提升丝杠。?
5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。?
6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。
?PZ矿用配水闸阀/矿用电动配水阀安装尺寸表：
型号
操纵台
闸阀
短管
操作行程
质量(Kg)
B
B1
D2
d1
D1
H
H1
B2
B3
B4
B5
d2
D3
H2
H3
D
L1
带短管
无短管
PZ2-400
350
300
180
19
500
750
965
330
235
27
60
15
540
580
635
400
250
168
335
275
PZ2-500
380
285
640
630
500
300
193
410
330
PZ2-600
600
1403
450
345
35
80
19
740
720
600
350
218
600
480
PZ2-800
550
445
940
885
815
800
450
250
830
675
PZ2-1000
500
400
250
22
700
900
1246
670
548
36
100
23
1175
966
1076
1000
550
268
1300
1072
PZ2-1200
1296
780
652
40
120
1375
1080
1106
1200
650
396
1721
1446
|
||||||||||||||||||||||||||||||||||||
