品牌：	川裕阀门	连接形式：	法兰
适用介质：	水	外形：	中型
密封形式：	硬密封型	流动方向：	单向
阀杆的螺纹位置：	明杆闸阀	密封面配置：	楔式闸板式
材质：	碳钢	连接方式：	法兰
用途：	灰浆排放系统管路上，切断或接通管路中的介	公称通径：	DN50-DN2000nn
型号：	PZ941H电动排渣闸阀	规格：	DN50-DN2000nn
商标：	川裕阀门	包装：	木箱包装
产量：

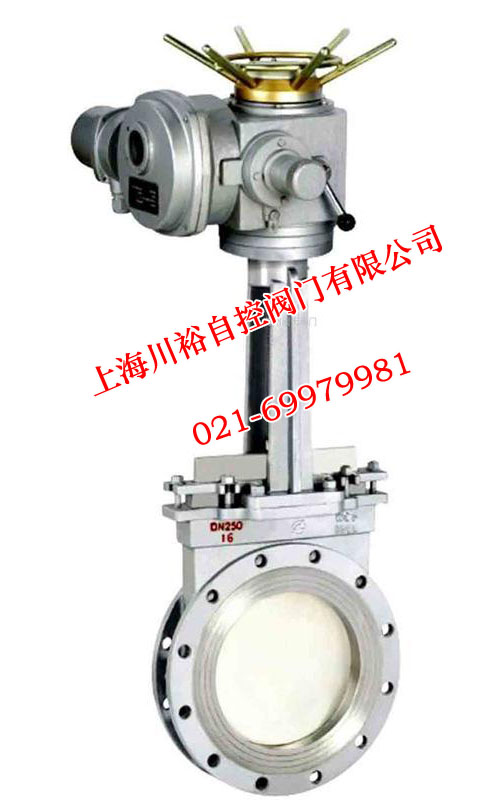

PZ941H电动法兰排渣闸阀概述

PZ941H电动排渣闸阀是采用国内先进的电动执行器与高品质的排渣闸阀组成。电动排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，电动排渣闸阀适用介质为：灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。

PZ941H电动法兰排渣闸阀产品特点

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。2、启闭件采用半密封副强制密封，性能优良。3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。4、.阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。6、.中大口径设置滚动轴承，启闭轻松。

PZ941H电动排渣闸阀-PZ941H电动法兰排渣闸阀 ??PN16?主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	99	20	4×Φ18	585	DZ20	200	0.37	94
80	280	200	160	132	20	8×Φ18	910	DZ20	200	0.37	112
100	300	220	180	156	22	8×Φ18	1080	DZ20	200	0.37	140
150	350	285	240	211	24	8×Φ22	1200	DZ30	300	0.55	195
200	400	340	295	266	24	8×Φ22	1312	DZ30	300	0.55	260
250	450	395	350	319	26	12×Φ22	1400	DZ45	450	1.5	374
300	500	445	400	370	26	12×Φ22	1540	DZ60	600	2.2	455
350	550	505	460	429	26	16×Φ22	1700	DZ60	600	2.2	648
400	600	565	515	480	28	16×Φ26	1850	DZ120	1200	3	960
450	650	615	565	530	28	20×Φ26	2060	DZ120	1200	3	1280
500	700	670	620	582	30	20×Φ26	2270	DZ1800	1800	5.5	1740

??PZ941H电动排渣闸阀-PZ941H电动法兰排渣闸阀??PN25主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	102	20	4×Φ18	585	DZ20	200	0.37	99
80	280	200	160	133	22	8×Φ18	910	DZ20	200	0.37	118
100	300	235	190	158	24	8×Φ22	1080	DZ20	200	0.37	147
150	350	300	250	212	30	8×Φ26	1200	DZ30	300	0.55	204
200	400	360	310	278	34	12×Φ26	1312	DZ30	300	0.55	270
250	450	425	370	335	36	12×Φ30	1400	DZ45	450	1.5	383
300	500	485	430	390	40	16×Φ30	1540	DZ60	600	2.2	278
350	550	555	490	450	44	16×Φ33	1700	DZ60	600	2.2	680
400	600	620	550	505	48	16×Φ36	1850	DZ120	1200	3	1008
450	650	670	600	555	50	20×Φ36	2060	DZ120	1200	3	1344
500	700	730	660	615	52	20×Φ36	2270	DZ180	1800	5.5	1883

PZ941H电动排渣闸阀-PZ941H电动法兰排渣闸阀??PN40主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	88	20	4×Φ18	590	DZ20	200	0.37	132
80	310	200	160	121	22	8×Φ18	810	DZ20	200	0.37	156
100	350	235	190	150	24	8×Φ22
